बेस कैबिनेट वाल्व फ़ंक्शन चयन

1. का जल इनलेट वाल्व पंप जब एसिड पाचन धूआं हुड के पंप का जल इनलेट वाल्व उपयोग में होता है, तो यह सामान्य रूप से खुला होता है और पंप को बदलने के अलावा इसे बंद नहीं किया जाना चाहिए।

2. पानी प्रवेश का वाल्व पानी टैंक जब पानी की टंकी का पानी इनलेट वाल्व उपयोग में होता है, तो वाल्व सामान्य रूप से खुला होता है और उसे बंद करने की अनुमति नहीं होती है (फ्लोट बॉल को बदलते समय बंद करने की आवश्यकता को छोड़कर)।

3. नीचे गिराना वाल्व जब ब्लो डाउन वाल्व उपयोग में होता है, तो इसे सामान्य रूप से बंद कर दिया जाता है और इसे खोलने की अनुमति नहीं होती है (पानी की टंकी में अवशोषित तरल को बदलने और ब्लो डाउन होने पर खोलने की आवश्यकता को छोड़कर)।

4. मेज पर छोटा सिंक वाल्व टेबल पर छोटे सिंक वाल्व के उपयोग के तहत, वाल्व को सामान्य रूप से बंद कर दिया जाता है और खोलने की अनुमति नहीं दी जाती है (धूम हुड के लटकते कैबिनेट को अलग से साफ करने के अलावा)।

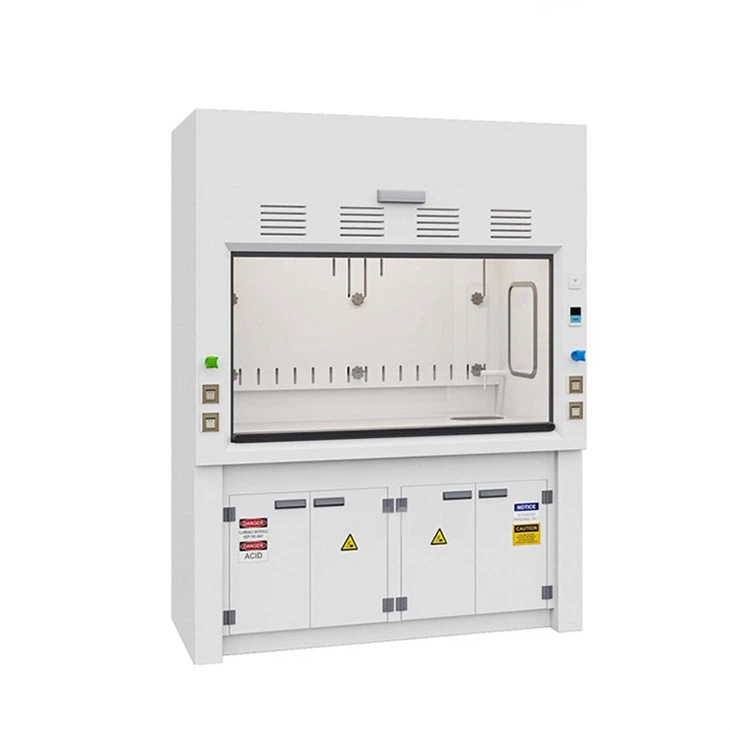

Ducted Fume Hood

5. का छिड़काव वाल्व ऊपरी कैबिनेटजब एसिड पाचन धूआं हुड के ऊपरी भाग में स्प्रे वाल्व उपयोग में होता है, तो इसे सामान्य रूप से खुला रहना चाहिए और बंद नहीं किया जाना चाहिए, सिवाय इसके कि जब पानी की टंकी खाली हो रही हो।

विशेष विवरण

वस्तु	विवरण
DIMENSIONS	1200/1500/1800 मिमी (एल) × 1100 मिमी (डी) × 2300 मिमी (एच)
मुख्य सामग्री	चीनी मिट्टी के बरतन सफेद पीपी, 8 मिमी मोटी, एसिड और क्षार संक्षारण प्रतिरोधी
worktop	पीपी सामग्री
बिजली की आपूर्ति	AC 220V ± 10%, 50/60Hz
एकीकृत सुविधाएँ	अंतर्निर्मित फ्लशिंग प्रणाली

तकनीकी डाटा
नमूना	एचएम-पीएफएच-120	एचएम-पीएफएच-150	एचएम-पीएफएच-180
बाहरी आयाम (LxWxH)	120010502350	150010502350	180010502350
कार्य क्षेत्र आयाम(LxWxH)	10006001100मिमी	13006001100मिमी	16006001100मिमी
अधिकतम. दरवाज़ा खोलना	700 मिमी (मानक ऊर्ध्वाधर समायोजन द्वार)
worktop	सिरेमिक; पीटीएफई
कमरबंद	5 मिमी पारदर्शी टेम्पर्ड ग्लास
एयर हुड	250 मिमी व्यास वाला एयर हुड

उपयोग पैटर्न का सारांश

सामान्य स्प्रे स्थिति: वाल्व 1/2/5 खोलें और वाल्व 3/4 बंद करें
सीवेज डिस्चार्ज की स्थिति: वाल्व 1/3 खोलें और वाल्व 2/4/5 बंद करें
हैंगिंग कैबिनेट की सफाई (मैन्युअल सफाई, पानी पंप शुरू करने की आवश्यकता नहीं) वाल्व खोलें 1/2, 4/5, वाल्व बंद करें 3

बेस कैबिनेट की पानी की टंकी

अभिकर्मक इनलेट:सफेद शीर्ष कवर को मैन्युअल रूप से हटा दें, और आनुपातिक रूप से तैयार अवशोषण अभिकर्मक को पानी की टंकी में डालें। बस ढक्कन वापस लगा दें।
सैंपलिंग टैप:नमूना नल मैन्युअल रूप से नल के हैंडल को घुमाता है, और तरल नमूना एकत्र करने के तुरंत बाद बंद कर देता है

Acid Digestion

पानी की टंकी का जल स्तर

Water Level of Water tank

काम पानी स्तर: उपकरण की बिजली बंद होने पर फ्लोट बॉल पर समायोजन पेंच को समायोजित करके पानी की टंकी के तरल स्तर को मैन्युअल रूप से कार्यशील तरल स्तर पर समायोजित करें।
अधिकतम पानी स्तर: परिसंचारी तरल पानी की टंकी में वापस आ जाएगा, और तरल का स्तर इस स्तर से अधिक नहीं होगा।
न्यूनतम अनुमेय जल स्तरन्यूनतम सीमा है. किसी भी परिस्थिति में एसिड पाचन धूआं हुड प्रणाली का परिसंचारी पंप इस स्तर से नीचे शुरू नहीं किया जाना चाहिए। अत्यधिक निम्न स्तर के कारण प्ररित करनेवाला सूख जाएगा, जिसके परिणामस्वरूप पंप क्षतिग्रस्त हो जाएगा। इसमें जल निकासी के दौरान शामिल है: टैंक स्तर की बारीकी से निगरानी करें, और यदि यह इस बिंदु से नीचे गिरता है, तो बिजली तुरंत काट दी जानी चाहिए।
